Übergangskupplung

Übergangskupplung Canada TITAN XL

Kupplung für alle Materialien
erdverlegt & oberirdisch einsetzbar
extra breite Ausführung
druckdicht bis 2.5 bar

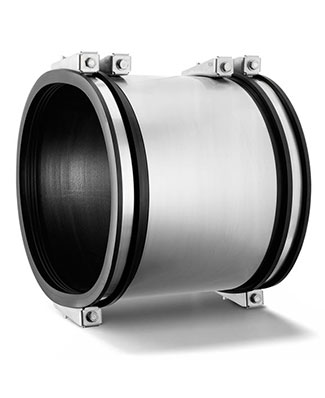

Übergangskupplung Canada TITAN XL in extra breiter Ausführung ermöglicht die sichere Verlegung von Großrohren

Die Übergangskupplung Canada TITAN XL dient zur Spitzendverbindung aller Rohrmaterialien gleicher oder unterschiedlicher Nennweite und erlaubt Außendurchmesser-Differenzen von maximal 12 mm.
Bei größeren Differenzen ist der Einsatz von Ausgleichsringen erforderlich.

Ihre extra breite Ausführung ermöglicht eine sichere und flexible Verlegung von Großrohren ab DN 800.

TELEFON Verkaufs- & Technik-Team
+49 2234 928 03-0

Beschreibung

Musterleistungsverzeichnis

Übergangskupplung Canada TITAN XL - 300 mm breit für erdverlegte und oberirdische Rohrsysteme, zum Verbinden zweier Spitzenden aller Rohrmaterialien gleicher oder unterschiedlicher Nennweite. Ab einer Außendurchmesser-Differenz von 12 mm sind Ausgleichsringe erforderlich.

Fabrikat:

MÜCHER DICHTUNGEN®, 50226 Frechen, T +49 2234 928 03-0, F -55

Druckdichtigkeit:

2.5 bar Wasser / -0.3 bar Vakuum

Hochdruckspülfestigkeit:

120 bar

Korrosionsresistenz:

TOX-Technologie

Dichtungsmaterial:

EPDM oder NBR Dichtprofil, Breite 300 mm nach DIN EN 681-1

Edelstahl:

V2A/1.4301, alternativ V4A/1.4404 nach DIN EN 10088-2

Temperaturbeständig:

-40°C bis +120°C, kurzfristige Spitzentemperatur +160°C

Norm/Zulassung:

DIN EN 16397-2, CE15

ÜBERGANGSKUPPLUNG CANADA TITAN XL

Artikel- nummer	Artikelbezeichnung	A Spannbereich (mm)	L Länge (mm)	druck- dicht (bar)	Nm	Gewicht (kg)
80000310	MXL 310	285-310	300	2,5	13	5,6
80000320	MXL 320	290-320	300	2,5	13	5,8
80000335	MXL 335	310-335	300	2,5	13	6,0
80000350	MXL 350	325-350	300	2,5	13	6,3
80000360	MXL 360	335-360	300	2,5	13	6,5
80000385	MXL 385	355-385	300	2,5	13	7,0
80000410	MXL 410	385-410	300	2,5	13	7,4
80000430	MXL 430	400-430	300	2,5	13	7,8
80000445	MXL 445	415-445	300	2,5	13	8,1
80000465	MXL 465	435-465	300	2,5	13	8,6
80000495	MXL 495	465-495	300	2,5	13	9,0
80000510	MXL 510	480-510	300	2,5	13	9,3
80000525	MXL 525	495-525	300	2,5	13	9,8
80000545	MXL 545	515-545	300	2,5	13	10,2
80000560	MXL 560	530-560	300	2,5	13	10,7
80000570	MXL 570	540-570	300	2,5	13	11,1
80000600	MXL 600	570-600	300	2,5	13	11,5
80000620	MXL 620	590-620	300	2,5	13	11,9
80000635	MXL 635	620-635	300	1,0	20	12,3
80000650	MXL 650	635-650	300	1,0	20	12,6
80000665	MXL 665	650-665	300	1,0	20	13,0
80000680	MXL 680	665-680	300	1,0	20	13,4
80000695	MXL 695	680-695	300	1,0	20	13,8
80000700	MXL 700	670-700	300	1,0	20	13,9
80000710	MXL 710	695-710	300	1,0	20	14,1
80000725	MXL 725	710-725	300	1,0	20	14,5
80000735	MXL 735	705-735	300	1,0	20	14,9
80000740	MXL 740	725-740	300	1,0	20	14,3
80000755	MXL 755	740-755	300	1,0	20	14,7
80000770	MXL 770	755-770	300	1,0	20	15,0
80000785	MXL 785	770-785	300	1,0	20	15,3
80000800	MXL 800	785-800	300	1,0	20	15,7
80000805	MXL 805	775-805	300	1,0	20	16,1
80000815	MXL 815	800-815	300	1,0	20	16,4
80000830	MXL 830	815-830	300	1,0	20	16,8
80000845	MXL 845	830-845	300	1,0	20	17,1
80000860	MXL 860	845-860	300	1,0	20	17,5
80000875	MXL 875	850-875	300	1,0	20	17,8
80000890	MXL 890	875-890	300	1,0	20	18,1
80000905	MXL 905	890-905	300	1,0	20	18,5
80000915	MXL 915	885-915	300	1,0	20	18,8
80000920	MXL 920	905-920	300	1,0	20	19,1
80000935	MXL 935	920-935	300	1,0	20	19,5
80000950	MXL 950	935-950	300	1,0	20	19,8
80000965	MXL 965	950-965	300	1,0	20	20,2
80000975	MXL 975	945-975	300	1,0	20	20,5
80000980	MXL 980	965-980	300	1,0	20	20,9
80000995	MXL 995	980-995	300	1,0	20	21,3
80001010	MXL 1010	995-1010	300	0,6	20	21,7
80001025	MXL 1025	1010-1025	300	0,6	20	22,1
80001040	MXL 1040	1025-1040	300	0,6	20	22,5
80001055	MXL 1055	1040-1055	300	0,6	20	22,8
80001070	MXL 1070	1055-1070	300	0,6	20	23,1
80001085	MXL 1085	1070-1085	300	0,6	20	23,4
80001100	MXL 1100	1085-1100	300	0,6	20	23,8
80001115	MXL 1115	1100-1115	300	0,6	20	24,1
80001130	MXL 1130	1115-1130	300	0,6	20	24,5
80001145	MXL 1145	1130-1145	300	0,6	20	24,8
80001160	MXL 1160	1145-1160	300	0,6	20	25,1
80001175	MXL 1175	1160-1175	300	0,6	20	25,4
80001190	MXL 1190	1175-1190	300	0,6	20	25,7
80001205	MXL 1205	1190-1205	300	0,6	25	26,0
80001220	MXL 1220	1205-1220	300	0,6	25	26,4
80001235	MXL 1235	1220-1235	300	0,6	25	26,8
80001250	MXL 1250	1235-1250	300	0,6	25	27,1
80001265	MXL 1265	1250-1265	300	0,6	25	27,5
80001280	MXL 1280	1265-1280	300	0,6	25	27,8
80001295	MXL 1295	1280-1295	300	0,6	25	28,1
80001310	MXL 1310	1295-1310	300	0,6	25	28,4
80001325	MXL 1325	1310-1325	300	0,6	25	28,7
80001340	MXL 1340	1325-1340	300	0,6	25	29,2
80001355	MXL 1355	1340-1355	300	0,6	25	29,6
80001370	MXL 1370	1355-1370	300	0,6	25	30,0
80001385	MXL 1385	1370-1385	300	0,6	25	30,4
80001400	MXL 1400	1385-1400	300	0,6	25	30,8
80001415	MXL 1415	1400-1415	300	-	30	31,2
80001430	MXL 1430	1415-1430	300	-	30	31,6
80001445	MXL 1445	1430-1445	300	-	30	32,0
80001460	MXL 1460	1445-1460	300	-	30	32,4
80001475	MXL 1475	1460-1475	300	-	30	32,8
80001490	MXL 1490	1475-1490	300	-	30	33,2
80001505	MXL 1505	1490-1505	300	-	30	33,6
80001520	MXL 1520	1505-1520	300	-	30	34,0
80001535	MXL 1535	1520-1535	300	-	30	34,4
80001550	MXL 1550	1535-1550	300	-	30	34,8
80001565	MXL 1565	1550-1565	300	-	30	35,2
80001580	MXL 1580	1565-1580	300	-	30	35,6
80001595	MXL 1595	1580-1595	300	-	30	36,0
80001610	MXL 1610	1595-1610	300	-	30	36,4
80001625	MXL 1625	1610-1625	300	-	30	36,8
80001640	MXL 1640	1625-1640	300	-	30	37,2
80001655	MXL 1655	1640-1655	300	-	30	37,6
80001670	MXL 1670	1655-1670	300	-	30	38,0
80001685	MXL 1685	1670-1685	300	-	30	38,4
80001700	MXL 1700	1685-1700	300	-	30	38,8
80001715	MXL 1715	1700-1715	300	-	30	39,2
80001730	MXL 1730	1715-1730	300	-	30	39,6
80001745	MXL 1745	1730-1745	300	-	30	40,0
80001760	MXL 1760	1745-1760	300	-	30	40,4
80001775	MXL 1775	1760-1775	300	-	30	40,8
80001790	MXL 1790	1775-1790	300	-	30	41,2
80001805	MXL 1805	1790-1805	300	-	30	41,6
80001820	MXL 1820	1805-1820	300	-	30	42,0
80001835	MXL 1835	1820-1835	300	-	30	42,4
80001850	MXL 1850	1835-1850	300	-	30	42,8
80001865	MXL 1865	1850-1865	300	-	30	43,2
80001880	MXL 1880	1865-1880	300	-	30	43,6
80001895	MXL 1895	1880-1895	300	-	30	44,0
80011910	MXL 1910	1895-1910	300	-	30	44,4
80001925	MXL 1925	1910-1925	300	-	30	44,8
80001940	MXL 1940	1925-1940	300	-	30	45,2
80001955	MXL 1955	1940-1955	300	-	30	45,6
80001970	MXL 1970	1955-1970	300	-	30	46,0
80001985	MXL 1985	1970-1985	300	-	30	46,4
80002000	MXL 2000	1985-2000	300	-	30	46,8

Rohrspitzenden ausrichten.
Kupplung über ein Spitzende schieben.
Kupplung mittig über beide Spitzenden schieben und Schlösser wechselseitig anziehen.
