Dichtring
Übergangspassring

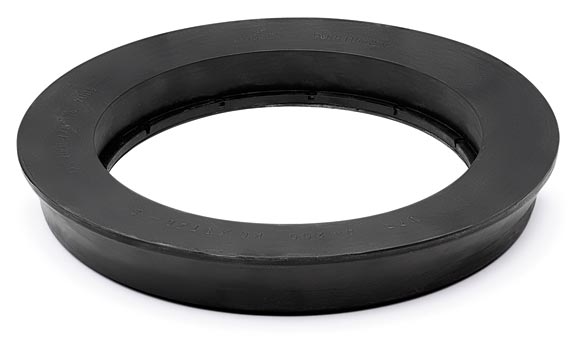

Übergangspassring – zum Verbinden von Spitzenden aus Kunststoff, GGG, SML etc. an Steinzeugmuffen
Der Übergangspassring dient zur Verbindung von dünnwandigen Rohren (Kunststoff, GGG, SML etc.) mit Steinzeugmuffen (Verbindungssystem C nach DIN EN 295).
Durch den innenliegenden Stahlring wird die optimale Positionierung des Übergangspassrings beim Zusammenschieben erreicht.
TELEFON Verkaufs- & Technik-Team
+49 2234 928 03-0
+49 2234 928 03-0
Beschreibung
Musterleistungsverzeichnis
Übergangspassring mit innenliegendem Stahlring zum Verbinden dünnwandiger Rohre (Kunststoff, GGG, SML, GFK und FZ) an Steinzeugmuffen nach Verbindungssystem C und DIN EN 295.
Fabrikat:
MÜCHER DICHTUNGEN®, 50226 Frechen, T +49 2234 928 03-0, F -55Druckdichtigkeit:
0.6 bar Wasser / -0.3 bar VakuumDichtungsmaterial:
EPDM Dichtprofil nach DIN EN 681-1Temperaturbeständig:
-40°C bis +120°C, kurzfristige Spitzentemperatur +160°CNorm/Zulassung:
DIN EN 295-4, CE06ÜBERGANGSPASSRING
| Artikel- nummer | Artikelbezeichnung | Außen- Ø Spitzende (mm) | d4 Muffen-Innen Ø (mm) | L Länge (mm) | druck- dicht (bar) | Gewicht (kg) |
|---|---|---|---|---|---|---|
| 22502000 | Übergangspassring STZG DN 200 N / KG | 200 | 260,0 | 33 | 0,5 | 1,0 |
| 22502100 | Übergangspassring STZG DN 200 N / SML | 210 | 260,0 | 33 | 0,5 | 0,8 |
| 22502220 | Übergangspassring STZG DN 200 N / GGG-FZ | 222 | 260,0 | 33 | 0,5 | 0,7 |
| 22502500 | Übergangspassring STZG DN 250 N / KG | 250 | 317,5 | 33 | 0,5 | 1,3 |
| 22502740 | Übergangspassring STZG DN 250 N / SML | 274 | 317,5 | 33 | 0,5 | 0,8 |
