DRAIN LINK Steckadapter


Multikupplung

DRAIN LINK Steckadapter

  • eine Kupplung für alle Materialien
  • erdverlegt & oberirdisch einsetzbar
  • Ausgleichsringe sind integriert
  • druckdicht bis 2.5 bar

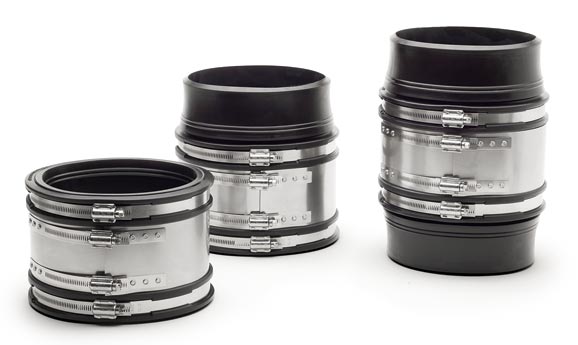

Multikupplung GENIUS – universell einsetzbar bei Rohrsystemen mit unterschiedlichen Außendurchmesser und gleicher Nennweite

Die Multikupplung GENIUS mit integrierten Ausgleichsringen dient zur Spitzendverbindung und verbindet innerhalb einer Nennweite alle Rohrwerkstoffe. Sie ermöglicht erdverlegte und oberirdische Anwendungen innerhalb & außerhalb von Gebäuden.

Mit der Multikupplung GENIUS hat der Verleger stets die passende Kupplung verfügbar, egal welche Rohre in der gleichen Nennweite verbunden werden.

TELEFON Verkaufs- & Technik-Team
+49 2234 928 03-0
Musterleistungsverzeichnis

Multikupplung GENIUS mit integrierten Ausgleichsringen zum Verbinden zweier Spitzendenvon Rohrsystemen gleicher Nennweite mit unterschiedlichen oder gleichen Außendurchmessern.

Fabrikat:

MÜCHER DICHTUNGEN®, 50226 Frechen, T +49 2234 928 03-0, F -55

Druckdichtigkeit:

2.5 bar Wasser / - 0.3 bar Vakuum

Hochdruckspülfestigkeit:

120 bar

Korrosionsresistenz:

TOX-Technologie

Dichtungsmaterial:

EPDM Dichtprofil mit Führungsrillen nach DIN EN 681-1, alternativ NBR

Edelstahl:

V2A/1.4301, alternativ V4A/1.4401 nach DIN EN 10 088-2

Temperaturbeständig:

-40°C bis +120° C, kurzfristige Spitzentemperatur +160°C

Norm/Zulassung:

DIN EN 16397-2, Europäische Zulassung ETA-09/0248, CE15
MULTIKUPPLUNG GENIUS
Artikel-
nummer
ArtikelbezeichnungGESAMT-
Spannbereich
(mm)
A
Spannbereich
(mm)
B
Spannbereich
(mm)
L
Länge
(mm)
druck-
dicht
(bar)
NmGewicht
(kg)
84000100GENIUS DN 100108-137125-137108-1251202,5101,3
84000125GENIUS DN 125123-162150-162123-1501202,5101,5
84000150GENIUS DN 150158-192176-192158-1761502,5102,4
84000200GENIUS DN 200198-265231-265198-2311502,5103,2
84000250GENIUS DN 250248-326285-326248-2851502,5136,1
84000300GENIUS DN 300313-385342-385313-3421902,5138,1
  • Ausgleichsring beim kleinen Rohr eingeklappt lassen, beim großen Rohr den Ausgleichsring ausklappen und abtrennen.
    Ausgleichsring beim kleinen Rohr eingeklappt lassen, beim großen Rohr den Ausgleichsring ausklappen und abtrennen.
  • Multikupplung GENIUS auf großes Rohr schieben.
    Multikupplung GENIUS auf großes Rohr schieben.
  • Kleines Rohr einschieben und Schlösser wechselseitig anziehen.
    Kleines Rohr einschieben und Schlösser wechselseitig anziehen.
