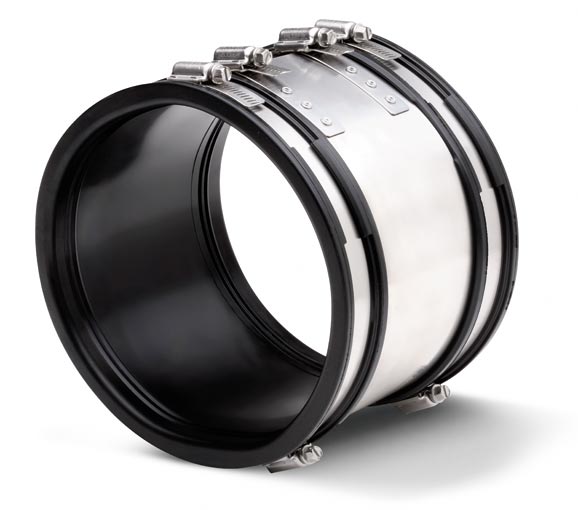

Canada Plus, Typ 2B für Steinzeugrohre


Kupplung

Canada Plus, Typ 2B für Steinzeugrohre

  • Kupplung für Steinzeugrohre
  • erdverlegt & oberirdisch einsetzbar
  • mit Ausgleichsringen kombinierbar
  • druckdicht bis 2.5 bar

Kupplung Canada Plus Typ 2B – für Verbindungen von Steinzeugrohren gleicher oder unterschiedlicher Nennweite

Die Kupplung Canada Plus Typ 2B dient zur Spitzendverbindung von Steinzeugrohren gleicher oder unterschiedlicher Nennweite und erlaubt Außendurchmesser-Differenzen von maximal 12 mm. Bei größeren Differenzen ist der Einsatz von Ausgleichsringen erforderlich.

Die Kupplung Canada Plus Typ 2B ermöglicht erdverlegte und oberirdische Anwendungen innerhalb & außerhalb von Gebäuden.

TELEFON Verkaufs- & Technik-Team
+49 2234 928 03-0
Beschreibung
Canada Plus, Typ 2B für Steinzeugrohre
Musterleistungsverzeichnis

Kupplung Canada Plus Typ 2B für erdverlegte und oberirdische Rohrsysteme innerhalb und außerhalb von Gebäuden, zum Verbinden zweier Spitzenden von Steinzeugrohren gleicher oder unterschiedlicher Nennweite.



Fabrikat:

MÜCHER DICHTUNGEN®, 50226 Frechen, T +49 2234 928 03-0, F -55

Druckdichtigkeit:

2.5 bar Wasser / - 0.3 bar Vakuum

Hochdruckspülfestigkeit:

120 bar

Korrosionsresistenz:

TOX-Technologie

Dichtungsmaterial:

EPDM oder NBR Dichtprofil mit Führungsrillen nach DIN EN 681-1

Edelstahl:

V2A/1.4301, alternativ V4A/1.4404 nach DIN EN 10088-2

Temperaturbeständig:

-40°C bis +120°C, kurzfristige Spitzentemperatur +160°C

Norm/Zulassung:

DIN EN 16397-2, Europäische Zulassung ETA-09/0248, CE15
KUPPLUNG CANADA PLUS, TYP 2B, FÜR STEINZEUGROHRE
Artikel-
nummer		ArtikelbezeichnungNennweite
DN		A
Spannbereich
(mm)		L
Länge
(mm)		druck-
dicht
(bar) 		NmGewicht
(kg)
73100137MSC 137100120-1371202,5100,9
73125162MSC 162125137-1621202,5101,1
73150200MSC 200150175-2001502,5101,7
73200250MSC 250200 N225-2501502,5102,0
73200275MSC 275200 H250-2751502,5102,3
73250310MSC 310250 N285-3101902,5133,5
73250335MSC 335250 H310-3351902,5133,8
73300360MSC 360300 N335-3601902,5134,0
73300385MSC 385300 H355-3851902,5134,3
73350430MSC 430350 N400-4301902,5134,7
73350445MSC 445350 H415-4451902,5134,9
73400495MSC 495400 N465-4951902,5135,2
73400510MSC 510400 H480-5101902,5135,5
73450560MSC 560450 H530-5601902,5135,9
73500600MSC 600500 N570-6001902,5136,3
73500620MSC 620500 H590-6201902,5136,4
73600700MSC 700600 N670-7001901,0207,9
73600735MSC 735600 H705-7351901,0208,3
73700805MSC 805700 N775-8051901,0209,1
73700875MSC 875700 H850-8751901,0209,5
73800915MSC 915800 N885-9151901,02010,3
73800975MSC 975800 H945-9751901,02010,8
  • Rohrspitzenden ausrichten.
    Rohrspitzenden ausrichten.
  • Kupplung über ein Spitzende schieben.
    Kupplung über ein Spitzende schieben.
  • Kupplung mittig über beide Spitzenden schieben und Schlösser wechselseitig anziehen.
    Kupplung mittig über beide Spitzenden schieben und Schlösser wechselseitig anziehen.
