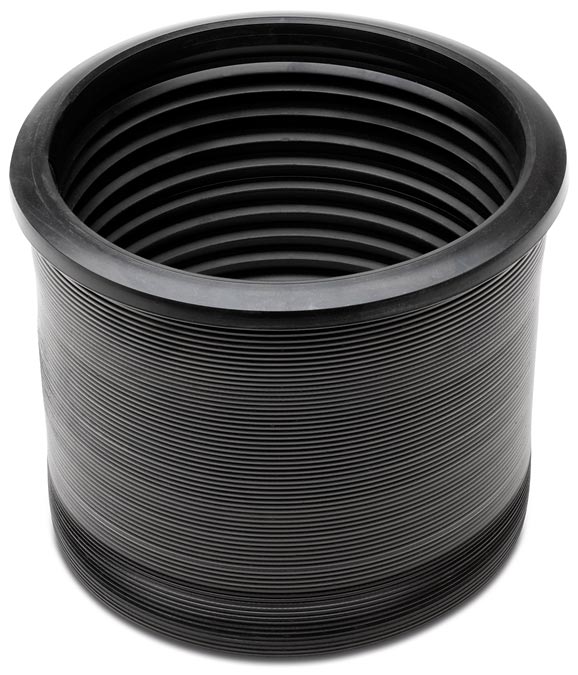

Ringraumdichtung M140


Ringraumdichtung M140

  • Anschluss dünnwandiger Rohre an Beton-Hauptleitung
  • zuverlässige und wirtschaftliche Lösung
  • anpassbar an Rohrwandung
  • druckdicht bis 0.5 bar

Ringraumdichtung M140 – zum Anschluss von dünnwandigen Rohren an Beton Hauptleitungen

Die Ringraumdichtung M140 dient zum Anschluss von dünnwandigen Rohren an Beton Hauptleitungen.

Durch Ihre Konstruktion kann die Ringraumdichtung M140 bauseits auf die Wandstärke des Hauptrohres abgelängt werden.

TELEFON Verkaufs- & Technik-Team
+49 2234 928 03-0
Beschreibung
Ringraumdichtung M140
Musterleistungsverzeichnis

Ringraumdichtung M140 zum Anschluss von dünnwandigen Rohren an Hauptleitungen zur Abdeckung einer Wandstärke bis max. 140mm.

Fabrikat:

MÜCHER DICHTUNGEN®, 50226 Frechen, T +49 2234 928 03-0, F -55

Druckdichtigkeit:

0.5 bar

Hochdruckspülfestigkeit:

120 bar

Dichtungsmaterial:

EPDM Dichtprofil nach DIN EN 681-1

Temperaturbeständig:

-40°C bis +120°C, kurzfristige Spitzentemperatur +160°C

Norm/Zulassung:

DIN EN 681-1, CE06
RINGRAUMDICHTUNG M140
Artikel-
nummer
ArtikelbezeichnungAußen- Ø Anschlussrohr
(mm)
Mindestwand-
stärke Hauptrohr
(mm)
Kernbohrung
(mm)
L
Länge
(mm)
druck-
dicht
(bar)
Gewicht
(kg)
32240100RRD M140 DN 100 KG110451221550,50,4
32240125RRD M140 DN 125 KG125451371550,50,4
32240150RRD M140 DN 150 KG160451721550,50,6
32240200RRD M140 DN 200 KG200452121550,50,7
32240250RRD M140 DN 250 KG250452621550,50,9
32240300RRD M140 DN 300 KG315453271550,51,0
32240400RRD M140 DN 400 KG400454121550,51,1
32140100RRD M140 DN 100 SML110451221550,50,4
32140125RRD M140 DN 125 SML135451471550,50,5
32140150RRD M140 DN 150 SML160451721550,50,6
32440100RRD M140 DN 100 GGG118451301550,50,4
32440150RRD M140 DN 150 GGG170451821550,50,6
  • Kernbohrung herstellen.
    Kernbohrung herstellen.
  • Ringraumdichtung auf Wandstärke ablängen und einsetzen.
    Ringraumdichtung auf Wandstärke ablängen und einsetzen.
  • Gleitmittel auf Spitzende auftragen und Anschlussrohr einschieben.
    Gleitmittel auf Spitzende auftragen und Anschlussrohr einschieben.
