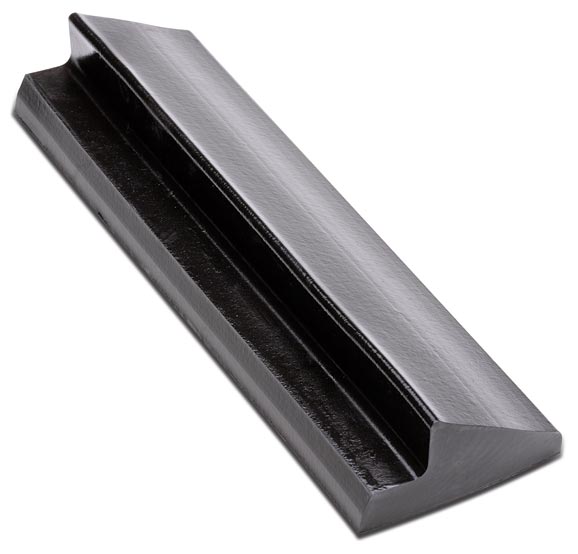

Die Keilgleitdichtung MKG wird zur Abdichtung eines Beton-Schachtbauwerks eingesetzt. Die Dichtung aus Kautschuk-Elastomer dichter Struktur wird zwischen den Schachtbauteilen verpresst.
Keilgleitdichtung MKG für Schachtbauwerke aus Beton nach DIN 4034. Die Verbindung ist nach DIN EN 1610 zu prüfen.
Artikel- nummer | Artikelbezeichnung | B Auflagefläche (mm) | Muffenspalt min. (mm) | Muffenspalt max. (mm) | dr Profilhöhe (mm) | druck- dicht (bar) | Gewicht (kg) |
---|---|---|---|---|---|---|---|
35303058 | Schacht DN 1000, 18 mm | 30 | 8,4 | 12,6 | 18 | 0,5 | 0,9 |
35303060 | Schacht DN 1000, 20 mm | 32 | 9,3 | 14,0 | 20 | 0,5 | 1,3 |
35360061 | Schacht DN 1200, 21 mm | 36 | 9,8 | 14,7 | 21 | 0,5 | 1,8 |
35450065 | Schacht DN 1500, 25 mm | 44 | 11,7 | 17,5 | 25 | 0,5 | 3,0 |
dr Profilhöhe (mm) | B Auflagefläche (mm) | Muffenspalt min. (mm) | Muffenspalt max. (mm) |
---|---|---|---|
12 | 22 | 5,6 | 8,4 |
14 | 26 | 6,5 | 9,8 |
16 | 30 | 7,5 | 11,2 |
18 | 33 | 8,4 | 12,6 |
20 | 37 | 9,3 | 14,0 |
22 | 41 | 10,3 | 15,4 |
24 | 44 | 11,2 | 16,8 |
26 | 48 | 12,1 | 18,2 |
28 | 52 | 13,1 | 19,6 |
30 | 55 | 14,0 | 21,0 |
32 | 59 | 19,9 | 22,4 |
dr Profilhöhe (mm) | B Auflagefläche (mm) | Muffenspalt min. (mm) | Muffenspalt max. (mm) |
---|---|---|---|
12 | 20 | 5,6 | 8,4 |
14 | 24 | 6,5 | 9,8 |
16 | 27 | 7,5 | 11,2 |
18 | 30 | 8,4 | 12,6 |
19 | 31 | 8,9 | 13,3 |
20 | 32 | 9,3 | 14,0 |
21 | 36 | 9,8 | 14,7 |
22 | 38 | 10,3 | 15,4 |
24 | 42 | 11,2 | 16,8 |
25 | 44 | 11,7 | 17,5 |
26 | 45 | 12,1 | 18,2 |
27 | 46 | 12,6 | 18,9 |
28 | 52 | 13,1 | 19,6 |
30 | 52 | 14,0 | 21,0 |
32 | 56 | 19,9 | 22,4 |
Artikel- nummer | Artikelbezeichnung | B Auflagefläche (mm) | Muffenspalt min. (mm) | Muffenspalt max. (mm) | dr Profilhöhe (mm) | druck- dicht (bar) | Gewicht (kg) |
---|---|---|---|---|---|---|---|
35303058 | Schacht DN 1000, 18 mm | 30 | 8,4 | 12,6 | 18 | 0,5 | 0,9 |
35303060 | Schacht DN 1000, 20 mm | 32 | 9,3 | 14,0 | 20 | 0,5 | 1,3 |
35360061 | Schacht DN 1200, 21 mm | 36 | 9,8 | 14,7 | 21 | 0,5 | 1,8 |
35450065 | Schacht DN 1500, 25 mm | 44 | 11,7 | 17,5 | 25 | 0,5 | 3,0 |
