Ausgleichsring


Übergangskupplung

Ausgleichsring

  • Ausgleich unterschiedlicher Außendurchmesser
  • in Verbindung mit Übergangskupplung
  • erhöhte Dichtheit durch Vorspannung
  • druckdicht bis 2.5 bar

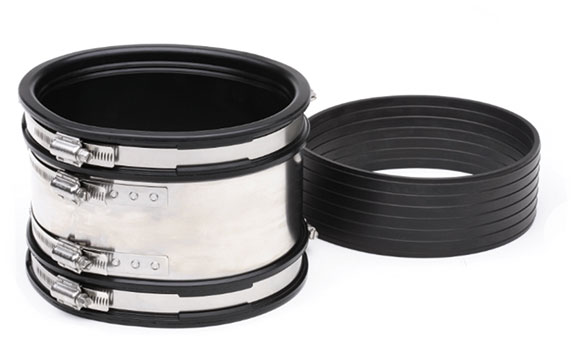

Ausgleichsring – in Verbindung mit Übergangskupplung –  zum Ausgleich größerer Außendurchmesser-Differenzen

Ausgleichsringe sind ab einer Außendurchmesser-Differenz von 12 mm erforderlich und werden mit Übergangskupplungen eingesetzt.

Durch die Kombination mehrerer Ausgleichsringe unterschiedlicher Stärke (5, 9, 14, 24 mm) wird eine Vielzahl von Verbindungen stabil und sicher hergestellt.

Die mit Vorspannung gefertigten Ausgleichsringe dichten untereinander. Dieser Effekt wird durch die Verzahnung des Gummiprofils verstärkt und gewährleistet eine hohe Anwendersicherheit.

TELEFON Verkaufs- & Technik-Team
+49 2234 928 03-0
Beschreibung
Ausgleichsring
Musterleistungsverzeichnis

Ausgleichsringe mit Vorspannung für den Ausgleich unterschiedlicher Rohraußendurchmesser.  Außendurchmesser sind vor Ort aufzunehmen.

Fabrikat:

MÜCHER Dichtungen, 50226 Frechen, Tel. +49 2234 928 03-0, Fax -55

Druckdichtigkeit:

2.5 bar Wasser / -0.3 bar Vakuum

Hochdruckspülfestigkeit:

120 bar

Dichtungsmaterial:

EPDM oder NBR Dichtprofil mit Verzahnung nach DIN EN 681-1

Temperaturbeständig:

-40°C bis +120° C, kurzfristige Spitzentemperatur +160°C

Norm/Zulassung:

DIN EN 16397, Europäische Zulassung ETA-09/0248, CE15
  • Kupplung vollständig über das große Spitzende schieben.
    Kupplung vollständig über das große Spitzende schieben.
  • Ausgleichsring auf das kleine Spitzende aufziehen und ausrichten.
    Ausgleichsring auf das kleine Spitzende aufziehen und ausrichten.
  • Kupplung mittig über beide Spitzenden schieben und Schlösser wechselseitig anziehen.
    Kupplung mittig über beide Spitzenden schieben und Schlösser wechselseitig anziehen.
