Ü-Ring
Übergangsring

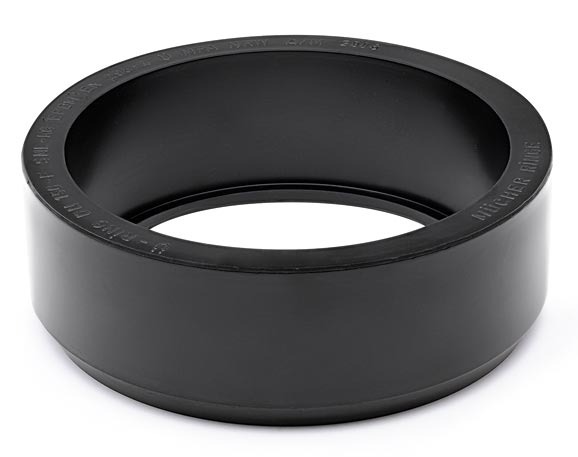

Übergangsring – zum Verbinden von Spitzenden aus Kunststoff, GGG, SML etc. an Steinzeug-Muffen
Der Übergangsring (Ü-Ring) dient zur Verbindung von dünnwandigen Rohren (Kunststoff, GGG, SML etc.) mit Steinzeugmuffen (Verbindungssystem F nach DIN EN 295).
TELEFON Verkaufs- & Technik-Team
+49 2234 928 03-0
+49 2234 928 03-0
Beschreibung
Musterleistungsverzeichnis
Übergangsring (Ü-Ring) zum Verbinden dünnwandiger Rohre (Kunststoff, GGG, SML, GFK und FZ) an Steinzeugmuffen nach Verbindungssystem F und DIN EN 295.
Fabrikat:
MÜCHER DICHTUNGEN®, 50226 Frechen, T +49 2234 928 03-0, F -55Druckdichtigkeit:
0.6 bar Wasser / -0.3 bar VakuumHochdruckspülfestigkeit:
120 barDichtungsmaterial:
EPDM Dichtprofil nach DIN EN 681-1Temperaturbeständig:
-40°C bis +120°C, kurzfristige Spitzentemperatur +160°CNorm/Zulassung:
DIN EN 295-4, CE06ÜBERGANGSRING
| Artikel- nummer | Artikelbezeichnung | Außen- Ø Spitzende (mm) | Steinzeug- Muffe | L Länge (mm) | druck- dicht (bar) | Gewicht (kg) |
|---|---|---|---|---|---|---|
| 20210012 | Übergangsring STZG DN 100 SML/KG | 110 | L-Dichtung | 60 | 0,5 | 0,3 |
| 20212511 | Übergangsring STZG DN 125 KG | 125 | L-Dichtung | 60 | 0,5 | 0,3 |
| 20212510 | Übergangsring STZG DN 125 SML | 135 | L-Dichtung | 60 | 0,5 | 0,4 |
| 20215012 | Übergangsring STZG DN 150 SML/KG | 160 | L-Dichtung | 60 | 0,5 | 0,5 |
| 20215013 | Übergangsring STZG DN 150 GGG/FZ | 170 | L-Dichtung | 60 | 0,5 | 0,3 |
| 20220020 | Übergangsring STZG DN 200 KG | 200 | L-Dichtung | 68 | 0,5 | 0,9 |
| 20220010 | Übergangsring STZG DN 200 SML | 210 | L-Dichtung | 68 | 0,5 | 0,9 |
