Kupplung Canada Plus MC Typ 2A


Kupplung

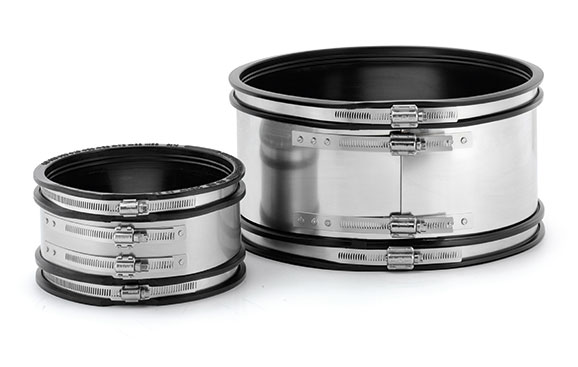

Kupplung Canada Plus MC Typ 2A

  • Kupplung für Steinzeugrohre
  • erdverlegt & oberirdisch einsetzbar
  • Spitzendverbindung gleicher Nennweite
  • druckdicht bis 0.6 bar

Kupplung Canada Plus Typ 2A – für Verbindungen von Steinzeugrohren gleicher Nennweite

Die Kupplung Canada Plus Typ 2A dient zur Spitzendverbindung von Steinzeugrohren innerhalb einer Nennweite und ist einsetzbar für Außendurchmesser-Differenzen von maximal 6 mm.

Die Kupplung Canada Plus Typ 2A ermöglicht erdverlegte und oberirdische Anwendungen innerhalb & außerhalb von Gebäuden.

TELEFON Verkaufs- & Technik-Team
+49 2234 928 03-0
Beschreibung
Kupplung Canada Plus MC Typ 2A
Musterleistungsverzeichnis

Kupplung Canada Plus Typ 2A für erdverlegte und oberirdische Rohrsysteme innerhalb und außerhalb von Gebäuden, zum Verbinden zweier Spitzenden von Steinzeugrohren gleicher Nennweite.

Fabrikat:

MÜCHER DICHTUNGEN®, 50226 Frechen, T +49 2234 928 03-0, F -55

Druckdichtigkeit:

0.6 bar

Hochdruckspülfestigkeit:

120 bar

Korrosionsresistenz:

TOX-Technologie

Dichtungsmaterial:

EPDM Dichtprofil mit Führungsrillen nach DIN EN 681-1

Edelstahl:

V2A/1.4301 nach DIN EN 10088-2

Temperaturbeständig:

-40°C bis +120°C, kurzfristige Spitzentemperatur +160°C

Norm/Zulassung:

DIN EN 295-4, DIN EN 16397-2, CE15
KUPPLUNG CANADA PLUS, TYP 2A, FÜR STEINZEUGROHRE
Artikel-
nummer		ArtikelbezeichnungNennweite
DN		A
Spannbereich
(mm)		L
Länge
(mm)		druck-
dicht
(bar) 		NmGewicht
(kg)
77100135MC 135100120-1351100,660,6
77125165MC 165125150-1651100,660,7
77150190MC 190150175-1901100,660,8
77200250MC 250200 N235-2501100,661,0
77200260MC 260200 H245-2601100,661,0
77250305MC 305250 N290-3051650,6101,9
77250325MC 325250 H310-3251650,6102,0
77300360MC 360300 N345-3601650,6102,2
77300385MC 385300 H370-3851650,6102,4
77350425MC 425350 N410-4251650,6132,7
77350440MC 440350 H425-4401650,6132,7
77400495MC 495400 N475-4951650,6133,1
77400505MC 505400 H485-5051650,6133,1
77450560MC 560450 H540-5601650,6133,2
77500590MC 590500 N570-5901650,6133,6
77500620MC 620500 H600-6201650,6133,9
  • Rohrspitzenden ausrichten.
    Rohrspitzenden ausrichten.
  • Kupplung über ein Spitzende schieben.
    Kupplung über ein Spitzende schieben.
  • Kupplung mittig über beide Spitzenden schieben und Schlösser wechselseitig anziehen.
    Kupplung mittig über beide Spitzenden schieben und Schlösser wechselseitig anziehen.
