BML-Verbinder

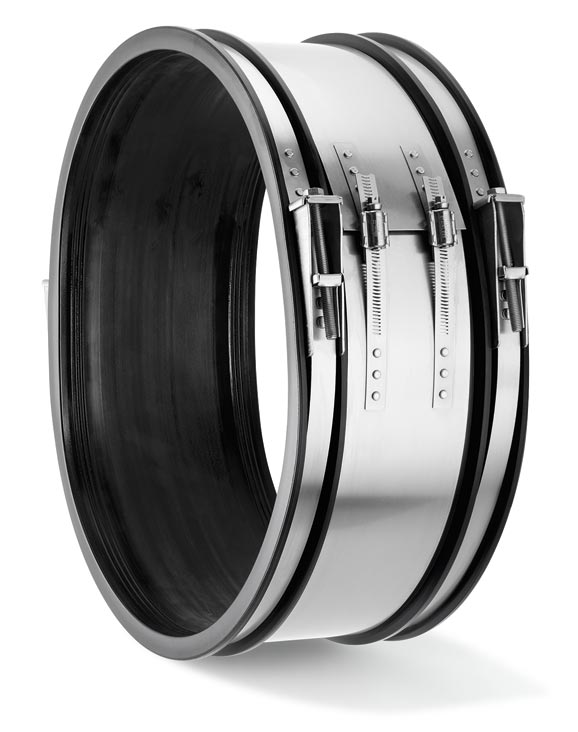

BML-Verbinder – zum Verbinden von Rohren der gleichen Nennweite in der Brückenentwässerung
Der BML-Verbinder mit seinen verstärkten Spannbändern sorgt für eine sichere Verbindung. Längenausdehnungen, durch Temperaturschwankungen und Vibrationen der Brücke können so kompensiert werden.
Die Abwinkelung bis zu 3° ermöglicht, die Entwässerungsleitung in einem nicht geraden Brückenverlauf zu installieren. Das ozonbeständige EPDM-Elastomer gewährleistet eine langlebige Abdichtung.
Der BML-Verbinder ist auch mit einem öl-/benzinbeständigen NBR-Elastomer lieferbar. Die eingesetzten Materialien sind resistent gegen Streusalze und saure Abgasrückstände.
TELEFON Verkaufs- & Technik-Team
+49 2234 928 03-0
+49 2234 928 03-0
Beschreibung
Musterleistungsverzeichnis
BML-Verbinder für Entwässerungsleitungen aus Guss, GFK oder Edelstahl bei Brücken- und Tunnelbauten.
Fabrikat:
MÜCHER DICHTUNGEN®, 50226 Frechen, T +49 2234 928 03-0, F -55Druckdichtigkeit:
2.5 bar Wasser / -0.3 bar VakuumHochdruckspülfestigkeit:
120 barKorrosionsresistenz:
TOX-TechnologieDichtungsmaterial:
EPDM oder NBR Dichtprofil nach DIN EN 681-1Edelstahl:
V4A/1.4404 nach DIN EN 10088-2Temperaturbeständig:
-40°C bis +120°C, kurzfristige Spitzentemperatur +160°CNorm/Zulassung:
DIN EN 16397-2, ZTV- Ing. Brückenentwässerung, CE15BML-VERBINDER FÜR BRÜCKENENTWÄSSERUNG
| Artikel- nummer | Artikelbezeichnung | A Spannbereich (mm) | L Länge (mm) | druck- dicht (bar) | Nm | Gewicht (kg) |
|---|---|---|---|---|---|---|
| 81000400 | BML-Verbinder DN 400 | 400-430 | 190 | 2,5 | 20 | 6,1 |
| 81000500 | BML-Verbinder DN 500 | 515-545 | 190 | 2,5 | 20 | 7,4 |
| 81000600 | BML-Verbinder DN 600 | 620-645 | 190 | 2,5 | 20 | 8,8 |
