Anschlusselement
T-FLEX

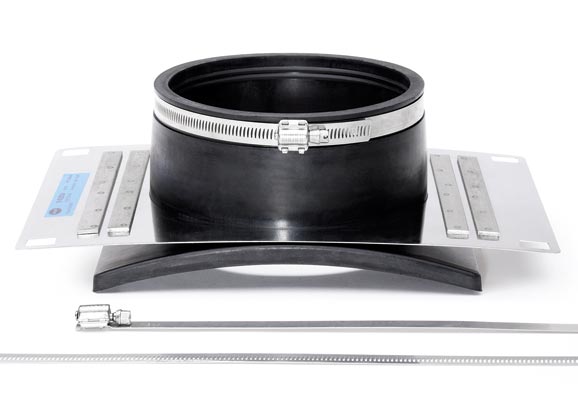

Anschlusselement T-Flex – zum nachträglichen Anschluss an Hauptrohre mit glatter Oberfläche
Das Anschlusselement T-Flex dichtet über die Rohraußenwandung und dient zum nachträglichen Anschluss an Hauptrohre mit glatter Oberfläche.
Die Toleranzen beim Anschlusselement T-Flex erlauben den Einsatz von Standard-Bohrkronen.
Der Spannbereich des Anschlusselements T-Flex ist auf Kunststoff-Spitzenden ausgelegt.
TELEFON Verkaufs- & Technik-Team
+49 2234 928 03-0
+49 2234 928 03-0
Beschreibung
Musterleistungsverzeichnis
Anschlusselement T-Flex für den nachträglichen Anschluss an Hauptrohre mit glatter Oberfläche.
Fabrikat:
MÜCHER DICHTUNGEN®, 50226 Frechen, T +49 2234 928 03-0, F -55Druckdichtigkeit:
0.5 barDichtungsmaterial:
EPDM Dichtprofil nach DIN EN 681-1Edelstahl:
V2A/1.4301 nach DIN EN 10088-2Temperaturbeständig:
-40°C bis +120°C, kurzfristige Spitzentemperatur +160°CNorm/Zulassung:
DIN EN 681-1, CE06, MPA-Prüfbericht Nr. 22 00003601-02-1ANSCHLUSSELEMENT T-FLEX
| Artikel- nummer | Artikelbezeichnung | A Spannbereich (mm) | Außen- Ø Hauptrohr (mm) | Kernbohrung (mm) | L Länge (mm) | druck- dicht (bar) | Nm | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|
| 28104629 | T-FLEX DN 100 | 105-120 | 200-400 | 117-127 | 88 | 0,5 | 6 | 1,0 |
| 28105125 | T-FLEX DN 125 | 115-130 | 200-400 | 126-142 | 88 | 0,5 | 6 | 1,2 |
| 28106634 | T-FLEX DN 150 | 150-170 | 250-500 | 167-177 | 97 | 0,5 | 6 | 2,0 |
| 28108630 | T-FLEX DN 200 | 175-200 | 300-500 | 203-217 | 100 | 0,5 | 6 | 3,1 |
BOHRKRONE
| Artikel- nummer | Artikelbezeichnung | Kernbohrung (mm) | L Länge (mm) | Gewicht (kg) |
|---|---|---|---|---|
| 32601110 | Bohrkrone 127 mm | 127 | 110 | 1,5 |
| 32601125 | Bohrkrone 142 mm | 142 | 110 | 1,6 |
| 32601160 | Bohrkrone 177 mm | 177 | 110 | 2,1 |
| 32601200 | Bohrkrone 217 mm | 217 | 110 | 2,8 |
