Anschlussring


A-Ring

Anschlussring

  • Anschluss an Muffen ohne Dichtung
  • Steinzeug an Fremdmuffe (Guss und Kunststoff)
  • Verbindungssystem F
  • druckdicht bis 0.6 bar

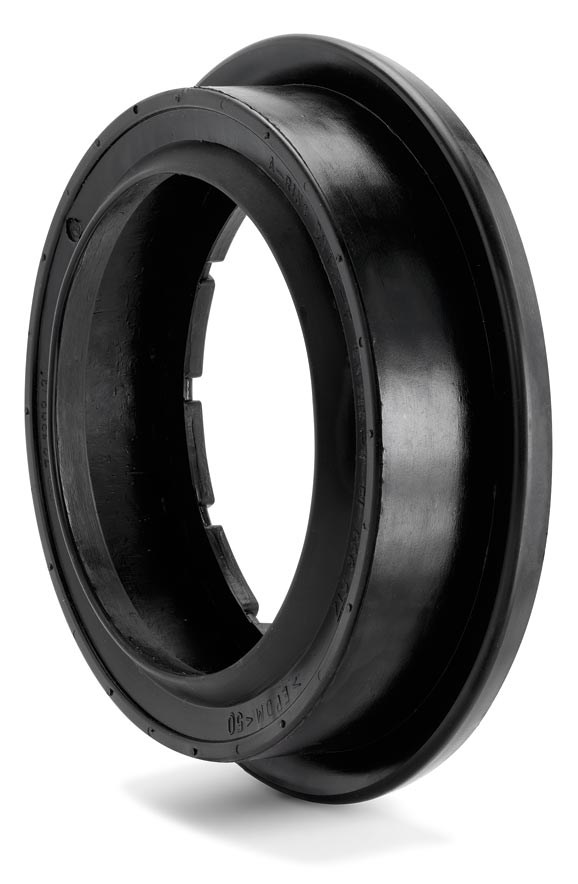

Anschlussring – zur Verbindung von Steinzeugspitzenden an Muffen ohne Dichtung anderer Rohrmaterialien

Der Anschlussring (A-Ring) dient zur Verbindung von Steinzeugspitzenden Verbindungssystem F nach DIN EN 295 an Guss- oder Kunststoffmuffen ohne Dichtung.

Durch den innenliegenden Stahlring wird die optimale Positionierung des Anschlussrings (A-Ring) beim Zusammenschieben erreicht.

TELEFON Verkaufs- & Technik-Team
+49 2234 928 03-0
Beschreibung
Anschlussring
Musterleistungsverzeichnis

Anschlussring (A-Ring) mit innenliegendem Stahlring zum Verbinden von Steinzeugspitzenden nach Verbindungssystem F und DIN EN 295 mit Muffenformstücken aus Guss oder Kunststoff (KGUE).

Fabrikat:

MÜCHER DICHTUNGEN®, 50226 Frechen, T +49 2234 928 03-0, F -55

Druckdichtigkeit:

0.6 bar Wasser / -0.3 bar Vakuum

Hochdruckspülfestigkeit:

120 bar

Dichtungsmaterial:

EPDM Dichtprofil nach DIN EN 681-1

Temperaturbeständig:

-40°C bis +120°C, kurzfristige Spitzentemperatur +160°C

Norm/Zulassung:

DIN EN 295-4, CE06
ANSCHLUSSRING
Artikel-
nummer
ArtikelbezeichnungAußen- Ø
Spitzende
(mm)
Muffen-Innen Ø
(mm)
L
Länge
(mm)
druck-
dicht
(bar)
Gewicht
(kg)
37010100Anschlussring STZG DN 100131159 +/- 2,0600,50,4
37010125Anschlussring STZG DN 125159187 +/- 3,5600,50,6
37010150Anschlussring STZG DN 150186218 +/- 3,5600,50,8
37010200Anschlussring STZG DN 200242278 +/- 3,5600,51,1
  • Anschlussring in Muffe einsetzen.
    Anschlussring in Muffe einsetzen.
  • Gleitmittel auftragen.
    Gleitmittel auftragen.
  • Spitzende in Muffe einschieben.
    Spitzende in Muffe einschieben.
