DRAIN LINK Schlauchadapter


Kupplung

DRAIN LINK Schlauchadapter

  • Kupplung für gleiche Außendurchmesser
  • erdverlegt & oberirdisch einsetzbar
  • zuverlässige und wirtschaftliche Lösung
  • druckdicht bis 0.6 bar

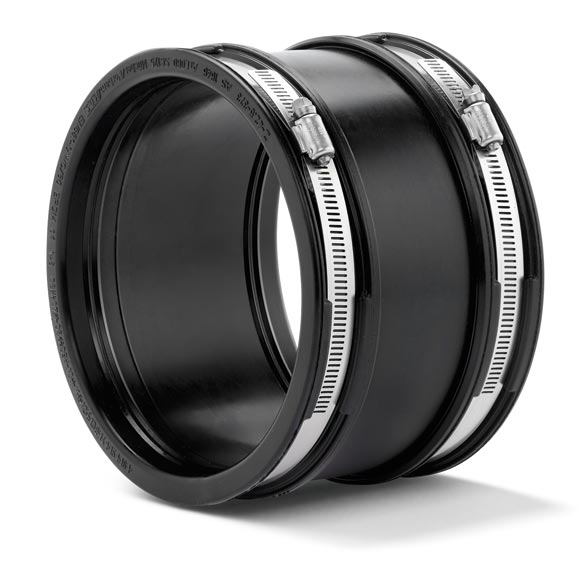

Kupplung MDC – für die Verbindung von Rohren gleicher Außendurchmesser

Die Kupplung MDC dient zur Spitzendverbindung aller Rohrwerkstoffe mit gleichem Außendurchmesser.

Sie ermöglicht erdverlegte und oberirdische Anwendungen innerhalb & außerhalb von Gebäuden.

TELEFON Verkaufs- & Technik-Team
+49 2234 928 03-0
Musterleistungsverzeichnis

Kupplung MDC für erdverlegte und oberirdische Entwässerungssysteme innerhalb und außerhalb von Gebäuden, zum Verbinden von Spitzenden mit gleichem Außendurchmesser.

Fabrikat:

MÜCHER DICHTUNGEN®, 50226 Frechen, T +49 2234 928 03-0, F -55

Druckdichtigkeit:

0.6 bar Wasser / -0.3 Vakuum

Hochdruckspülfestigkeit:

120 bar

Dichtungsmaterial:

EPDM oder NBR Dichtprofil mit Führungsrillen nach DIN EN 681-1

Edelstahl:

V2A/1.4301, alternativ V4A/1.4404 nach DIN EN 10088-2

Temperaturbeständig:

-40°C bis +120°C, kurzfristige Spitzentemperatur +160°C

Norm/Zulassung:

DIN EN 16397-2, Europäische Zulassung ETA-09/0248, CE15
KUPPLUNG MDC
Artikel-
nummer		ArtikelbezeichnungA
Spannbereich
(mm)		L
Länge
(mm)		druck-
dicht
(bar) 		NmGewicht
(kg)
76481958MDC 115100 - 1151200,660,4
76481959MDC 120105 - 1201200,660,4
76481960MDC 137120 - 1371200,660,4
76481961MDC 150125 - 1501200,660,5
76481962MDC 162137 - 1621200,660,5
76481964MDC 175150 - 1751200,660,6
76481966MDC 190165 - 1901500,660,6
76481978MDC 200175 - 2001500,660,6
76481980MDC 212187 - 2121500,660,6
76481982MDC 225200 - 2251500,660,7
76481983MDC 250225 - 2501500,660,7
76481984MDC 275250 - 2751500,660,8
76481290MDC 290265 - 2901500,660,9
  • Rohrspitzenden ausrichten.
    Rohrspitzenden ausrichten.
  • Kupplung über ein Spitzende schieben.
    Kupplung über ein Spitzende schieben.
  • Kupplung mittig über beide Spitzenden schieben und Schlösser wechselseitig anziehen.
    Kupplung mittig über beide Spitzenden schieben und Schlösser wechselseitig anziehen.
