Multikupplung GENIUS


Multikupplung

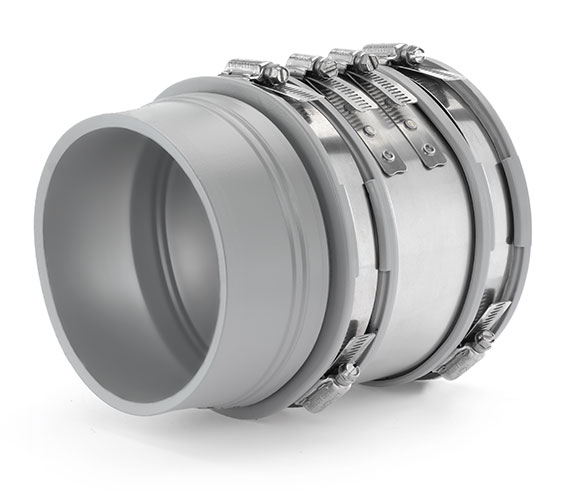

Multikupplung GENIUS

  • eine Kupplung für alle Materialien
  • erdverlegt & oberirdisch einsetzbar
  • Ausgleichsringe sind integriert
  • druckdicht bis 2.5 bar

Multikupplung GENIUS – universell einsetzbar bei Rohrsystemen mit unterschiedlichen Außendurchmesser und gleicher Nennweite

Die Multikupplung GENIUS mit integrierten Ausgleichsringen dient zur Spitzendverbindung und verbindet innerhalb einer Nennweite aller Rohrwerkstoffe. Sie ermöglicht erdverlegte und oberirdische Anwendungen innerhalb & außerhalb von Gebäuden.

Mit der Multikupplung GENIUS hat der Verleger stets die passende Kupplung verfügbar, egal welche Rohre in der gleichen Nennweite verbunden werden.

TELEFON Verkaufs- & Technik-Team
+49 2234 928 03-0
Beschreibung
Multikupplung GENIUS
Musterleistungsverzeichnis

Multikupplung Genius mit integrierten Ausgleichsringen zur außenliegenden Verbindung zweier Spitzenden von Rohrsystemen gleicher Nennweite mit unterschiedlichen oder gleichen Außendurchmessern.

Fabrikat:

MÜCHER DICHTUNGEN®, 50226 Frechen, T +49 2234 928 03-0, F -55

Druckdichtigkeit:

2.5 bar Wasser / - 0.3 bar Vakuum

Hochdruckspülfestigkeit:

120 bar

Korrosionsresistenz:

TOX-Technologie

Dichtungsmaterial:

EPDM oder NBR Dichtprofil mit Führungsrillen nach DIN EN 681-1

Edelstahl:

V2A/1.4301, alternativ V4A/1.4404 nach DIN EN 10088-2

Temperaturbeständig:

-40°C bis +120°C, kurzfristige Spitzentemperatur +160°C

Norm/Zulassung:

DIN EN 16397-2, Europäische Zulassung ETA-09/0248, CE16
MULTIKUPPLUNG GENIUS
ArtikelnummerArtikelbezeichnungA
Spannbereich
(mm)
L
Länge
(mm)
druckdicht
(bar)
NmGewicht
(kg)
500071GENIUS DN 100108-1371202,5101,3
500072GENIUS DN 125123-1621202,5101,5
500073GENIUS DN 150158-1921502,5102,4
  • Ausgleichsring beim kleinen Rohr eingeklappt lassen, beim großen Rohr den Ausgleichsring ausklappen und abtrennen.
    Ausgleichsring beim kleinen Rohr eingeklappt lassen, beim großen Rohr den Ausgleichsring ausklappen und abtrennen.
  • Multikupplung GENIUS auf großes Rohr schieben.
    Multikupplung GENIUS auf großes Rohr schieben.
  • Kleines Rohr einschieben und Schlösser wechselseitig anziehen.
    Kleines Rohr einschieben und Schlösser wechselseitig anziehen.
