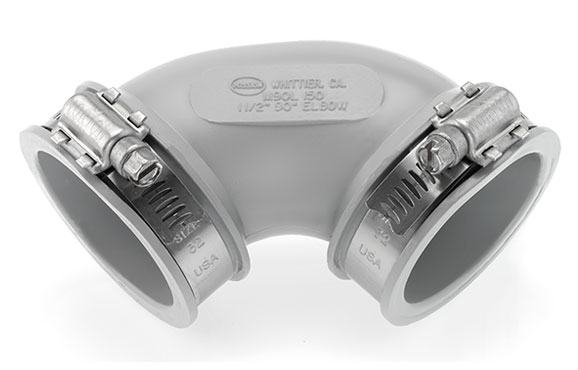

Flexibler Bogen

90° Bogen
wirtschaftliche Lösung
für waagerechten und senkrechten Einbau
druckdicht bis 0.6 bar

Flexibler Bogen – für die Reparatur bestehender Rohrleitungen

Der Flexible Bogen dient zur Reparatur bestehender Rohrleitungen. Er ist sowohl unterputzgeeignet als auch für freiliegende Rohrverbindungen einsetzbar.

Der Flexible Bogen besteht aus einem hochwertigen EPDM Dichtungsmaterial, dass sich durch Langlebigkeit auszeichnet und in Fallleitungen geräuschreduzierend wirkt.

TELEFON Verkaufs- & Technik-Team
+49 2234 928 03-0

Beschreibung

Musterleistungsverzeichnis

Flexibler Bogen 90° – für die Reparatur bestehender Rohrleitungen.

Fabrikat:

MÜCHER DICHTUNGEN®, 50226 Frechen, T +49 2234 928 03-0, F -55

Druckdichtigkeit:

0.6 bar

Dichtungsmaterial:

EPDM Dichtprofil nach DIN EN 681-1

Edelstahl:

V2A/1.4301, alternativ V4A/1.4404 nach DIN EN 10088-2

Temperaturbeständig:

-40°C bis +120°C, kurzfristige Spitzentemperatur +160°C

Norm/Zulassung:

DIN EN 681-1, CE16

FLEXIBLER BOGEN

Artikelnummer	Artikelbezeichnung	A Spannbereich (mm)	L Länge (mm)	druckdicht (bar)	Nm	Gewicht (kg)
500078	Flexibler Bogen FB 50	40-50	95	0,6	6	0,10
500079	Flexibler Bogen FB 60	50-60	140	0,6	6	0,20
500080	Flexibler Bogen FB 90	78-90	190	0,6	6	0,50
500081	Flexibler Bogen FB 118	106-118	210	0,6	6	0,80

Rohrstück heraustrennen. Rohrhalterung lösen.
Flexiblen Bogen zwischen Spitzenden positionieren.
Spitzenden in Flexiblen Bogen schieben, Schlösser anziehen und Rohraufhängung wieder fixieren.

Tariftabelle für den Paketversand innerhalb Deutschlands

Gewicht	Standard ohne Fixtermin	Express *) im laufe des Tages	Express *) bis 12:00 Uhr	Express *) bis 10:00 Uhr	Express *) bis 09:00 Uhr
bis 3 kg	6,80 €	19,80 €	29,20 €	35,60 €	46,90 €
bis 5 kg	9,90 €	25,00 €	36,50 €	45,90 €	58,90 €
bis 10 kg	12,50 €	30,70 €	38,60 €	46,90 €	62,50 €
bis 20 kg	16,70 €	34,40 €	49,00 €	58,40 €	70,90 €
bis 30 kg	22,40 €	47,90 €	56,30 €	71,90 €	82,30 €
bis 40 kg	32,30 €	60,40 €	72,40 €	84,40 €	97,40 €

*) je nach Paketgröße Abrechnung nach Volumengewicht

Express-Zuschlag bei Samstagsanlieferung 15,00 € auf den Frachttarif

DIN EN 681-1

Titel	Format	Größe
Datenblatt (PDF)	pdf	165.78 KB	Download
Musterleistungsverzeichnis (DOCX)	docx	148.63 KB	Download
Musterleistungsverzeichnis (GAEB-90)		3.76 KB	Download
